Описание

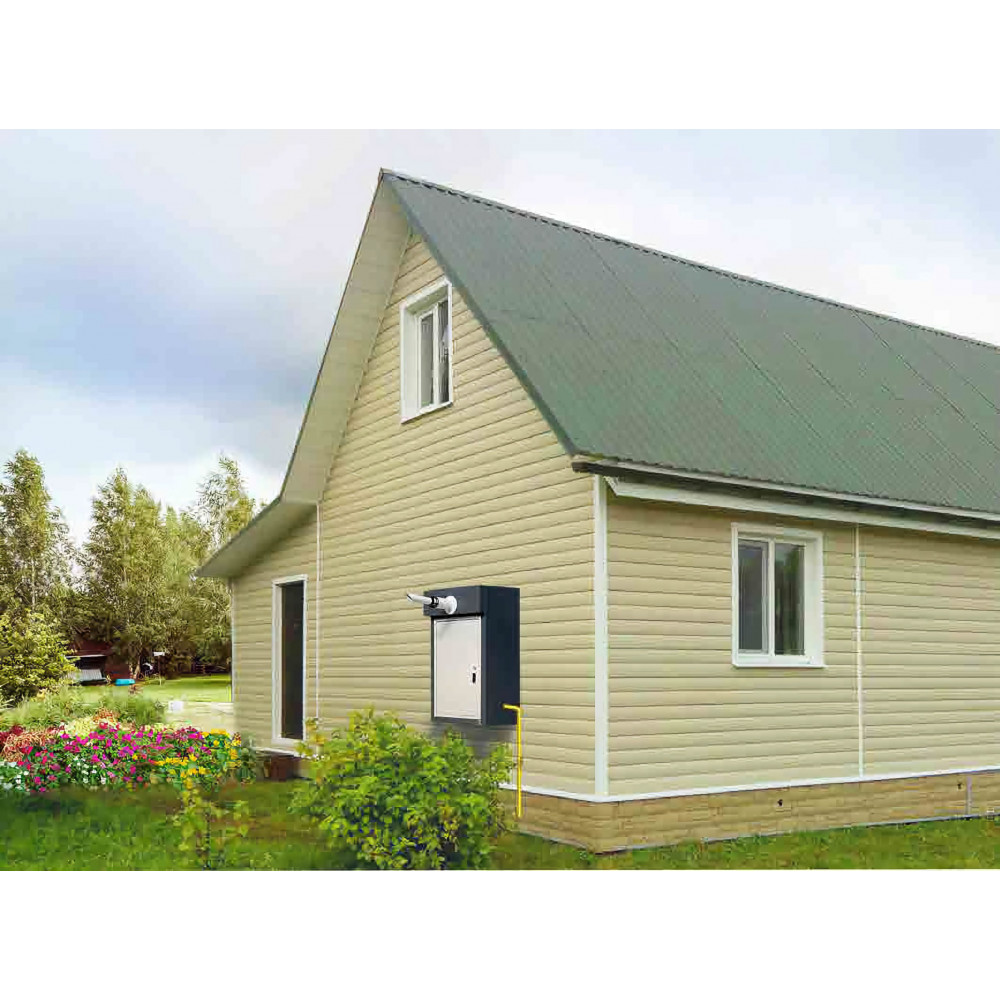

ТГУ-НОРД С – Компактное решение для отопления и горячего водоснабжения частных
домовладений. Устанавливается на наружной стене здания. Разработан отечественными
специалистами специально для применения на обширной территории Российской
Федерации и предназначен для эксплуатации при температуре окружающего воздуха от -
45 °C до +40 °C.
Назначение ТГУ-НОРД С
Теплогенераторы газовые уличные ТГУ-НОРД С, номинальной
мощностью от 15 до 30 кВт, служат для обеспечения отоплением и
горячим водоснабжением жилых и общественных зданий, а также
производственных помещений. ТГУ-НОРД С предназначены для
эксплуатации в макроклиматических районах с умеренным климатом
при температуре окружающего воздуха от -45 до +40ºС. Категория
размещения – 1 (на открытом воздухе) по ГОСТ 15150 ТГУ-НОРД С

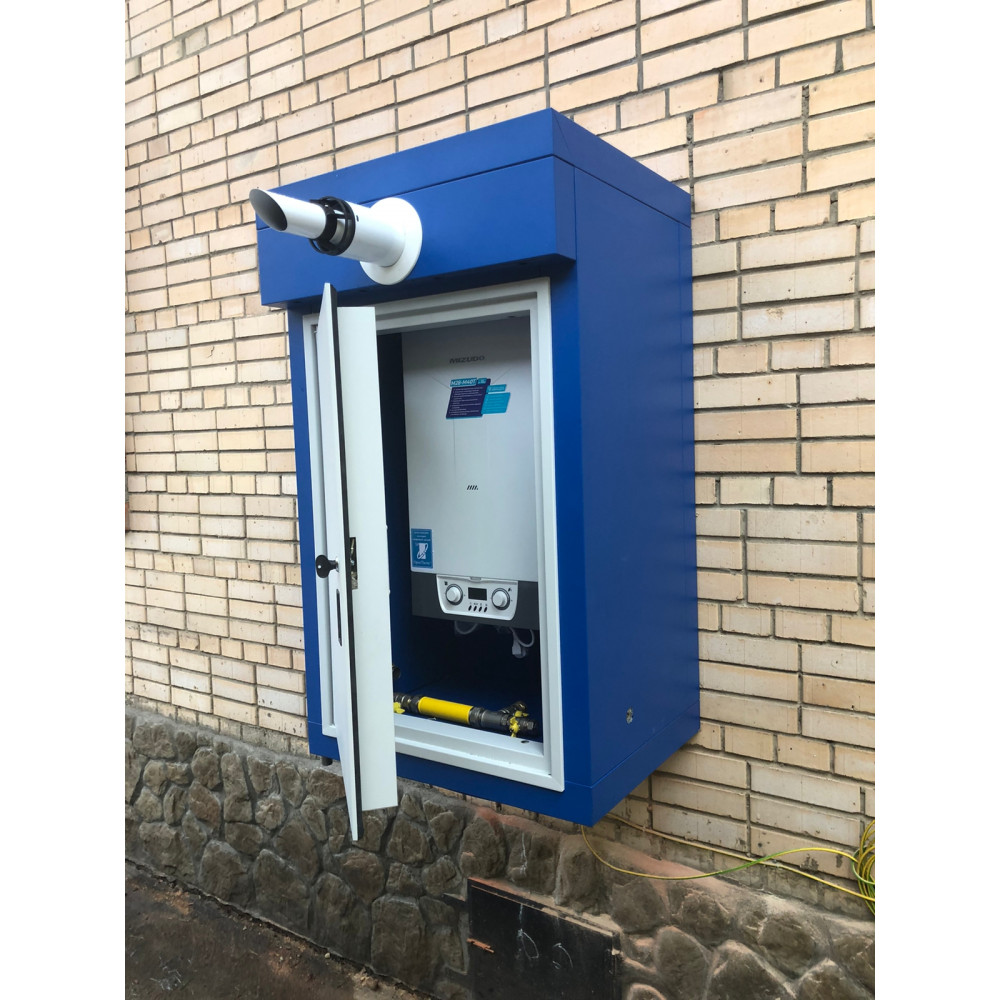

представляет собой единый модуль, размещенный в
теплоизолированном влагозащищенном блоке-корпусе,
устанавливается на наружной стене здания.
Комплектация ТГУ-НОРД С
- Бытовой газовый двухконтурный/одноконтурный котёл
- Утепленный влагозащищенный корпус
- Умный счетчик газа СМТ-Смарт G4 (Опция)
- Электрический обогреватель
- Комнатный термостат
- Коаксиальный дымоход с системой антиобледенения
- Фонарь для освещения внутреннего пространства
- Модуль удаленного управления ZONT (опция для ТГУ-НОРД С на
базе котла MIZUDO)
- Возможность подключения газа с правой или с левой стороны
Примечание: Отдельно корпус без котла – НЕ поставляется.
Эксплуатация на открытом воздухе
Термоблок предназначен для эксплуатации в макроклиматических районах с умеренным
климатом (У1) при температуре окружающего воздуха от минус -45 ºС до плюс 40 ºС;
категория размещения – 1 (на открытом воздухе) по ГОСТ 15150 Термоблок, по степени
пожарной опасности является наружной установкой, с категорией «ГН» по СП
12.13130.2009.
5 причин, почему не стоит бояться размерзания ТГУ-НОРД С
1) В корпусе ТГУ-НОРД-С постоянно поддерживается положительная температура, за
счет теплового излучения котла.
2)ТГУ-НОРД-С оснащен дополнительным обогревательным элементом, который
обеспечивает дополнительный прогрев внутренней полости оборудования.
3)Корпус ТГУ-НОРД-С выполнен в виде специальных теплоизоляционных касет,
сендвич-панелей из нержавеющей стали и утеплителя между ними, толщиной 80 мм.
4)Часто бывает, что в отдельных районах наблюдаются систематические перебои с
элетропитанием и в этом случае, при длительном отключении, котел может промёрзнуть,
но производитель не запрещает использовать незамерзающие жидкости в качестве
теплоносителя. Применение резервных источников электроэнергии с автоматическим
переключением на резерв обеспечит дополнительную защиту Вас и Вашего дома от
нештатных ситуаций.
5)Котел ТГУ-НОРД-С спроектирован на базе и по технологиям проверенного
промышленного оборудования – уличного термоблока ТГУ-НОРД, производимого
заводом ООО “Северная компания”. Термоблоки ТГУ-НОРД производятся с 2013 года и
зарекомендовали себя исключительно надежно в разнообразных климатических зонах.
Оборуование используется для теплоснабжения детских садов, мед.учереждений, школ,
бизнес-центров, храмов, административных и производственных объектов во многих
регионах России.
Монтаж

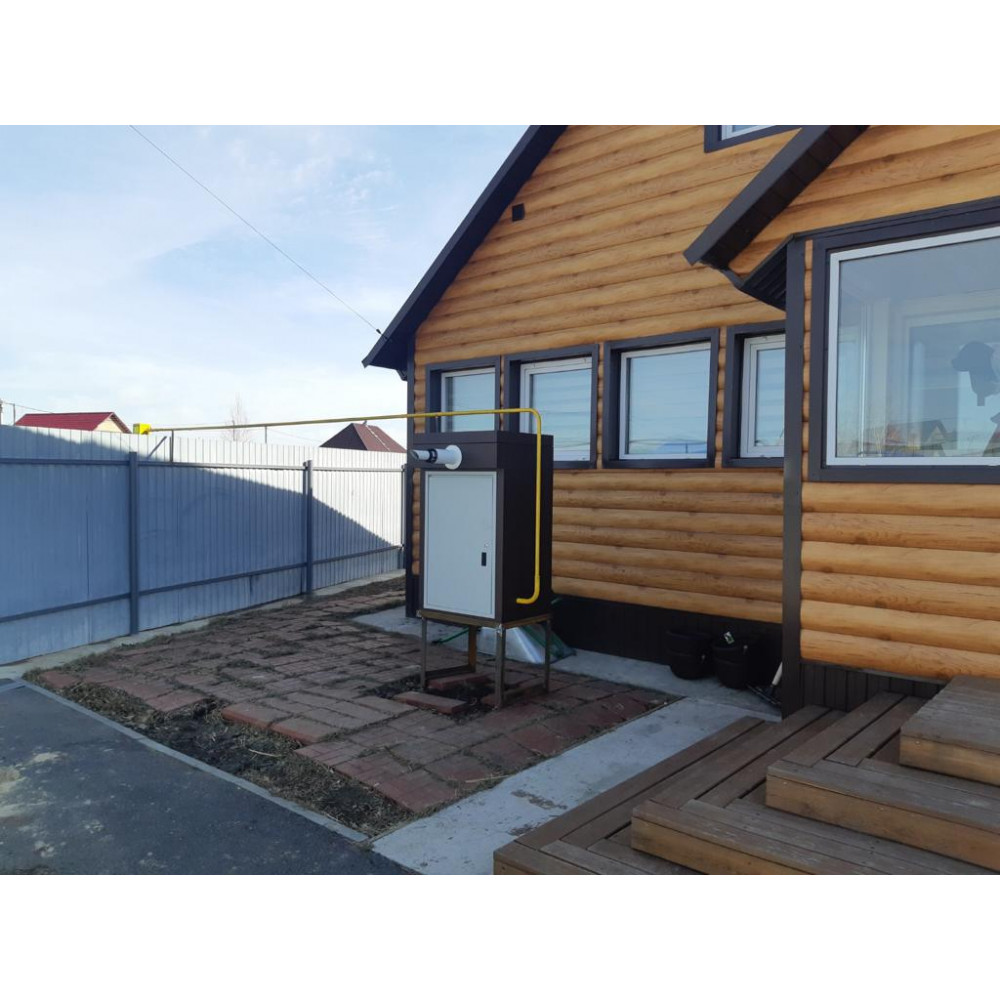

ТГУ-НОРД C следует располагать на несущих стенах зданий с учетом следующих
требований:
-Расстояние по горизонтали в свету от блок-корпуса ТГУ-НОРД-C до входных дверей,
вентиляционных решеток, открывающихся окон должно быть не менее 0,5 м
-Расстояние от блок-корпуса ТГУ-НОРД-С до не открывающихся окон не нормируется
-Расстояние по вертикали в свету от блок-корпуса ТГУ-НОРД-C до уровня земли должно
быть не менее 0,8 м
Проектирование. Нормы. Требования (9 этапов газификации)
В большинстве случаев установка котла требуется как следствие газификации –
строительства газопровода по участку от уличной ветки к дому. При этом для
газификации необходимо выполнение проектных работ. Для того чтобы правильно
оформить газопровод на участке и конечную его точку – источник теплоснабжения,
необходимы следующие этапы:
1 Заявка и получение ТУ (Технических условий) на подключение к поселковому
газопроводу.
(Выдаёт ТУ местный ГорГаз или АО “Газпром Газораспределение”)
2 Выбор проектной и строительной компании для соответствующих работ.
(Обычно это АО “Газпром Газораспределение”, но и частные компании также могут
выполнять эти работы)
3 Сбор данных для выполнения проекта.
(Ситуационный план. Топографическая съемка. Документы о собственности. Разрешения
от всех собственников. Параметры помещения. Первичный подбор оборудования)
4 Оценка помещения на предмет соответствия требованиям для установки газового
оборудования.
(Часто бывает, что нет подходящего помещения или они не соответствуют требованиям.
Именно в таких случаях возможная альтернатива – ТГУ-НОРД С)
5 Выполнение проекта. Включение в проект необходимого оборудования.
(Проектировщик добавляет к проекту паспорта и сертификаты на используемое
оборудование: счетчик, ТГУ-НОРД С, краны, трубы, переходы, регулятор и пр.)
6 Согласование проекта.
(В местном филиале АО “Газпром Газораспределение” проект проверяется и
согласовывается на соответствие требованиям и нормативамб действующего
законодательства РФ, правилам безопасности сетей газораспределения и газопотребления)
7 Строительство газопровода. Установка и подключение оборудования.
(Прокладывается воздушный или подземный газопровод, монтируется котел, плита и
прочее оборудование. Производится опрессовка газопровода)
8 Сдача газопровода.
(Инспектор проверяет построенный газопровод на предмет соответсвия проекту)
9 Врезка в поселковый газопровод. Пуск газа. ПНР.
(Финальный этап – построенный газопровод соединяется с магистральным, запускается
газ, запускается оборудование.)
